SK010PA 偏振分析仪：高精度偏振态测控解决方案

在激光通信、量子光学、精密测量与工业激光加工领域，偏振态 (SOP)、偏振消光比 (PER)、偏振度 (DOP) 是决定系统稳定性与测量精度的核心参数。德国 Schäfter+Kirchhoff（S+K）SK010PA 偏振分析仪，作为紧凑型高精度偏振测量设备，可实现保偏光纤（PM Fiber）对准、自由光束偏振标定、光学器件偏振特性表征等全场景应用，为科研与工业提供 “便携 + 精密 + 易集成” 的一体化解决方案。

一、方案概述：解决行业核心痛点

1. 核心痛点

• 保偏光纤对准难：人工对准效率低、误差大，偏振消光比（PER）不达标，导致信号漂移、系统不稳定。
• 偏振态不可视化：传统设备无法实时呈现偏振态变化，故障排查耗时，难以定位应力双折射、连接器缺陷等问题。
• 集成适配性差：台式设备体积大、供电复杂，无法嵌入工业产线或狭小光学系统，便携测量场景受限。
• 多波段兼容弱：不同波长（紫外 / 可见 / 近红外）需更换设备，成本高、操作繁琐。

2. 方案核心价值

SK010PA 基于旋转四分之一波片 + 静态偏振片光学架构，结合 USB 即插即用设计，实现斯托克斯参数实时测量、庞加莱球可视化、PER/DOP 精准计算，兼顾实验室研发与工业在线检测，适配多波段、多场景偏振测控需求。

二、适用行业与设备

1. 核心适用行业

• 光纤通信：保偏光纤耦合、连接器质检、偏振相关损耗（PDL）测试。
• 激光加工：高功率激光偏振稳定性监测、偏振光束校准。
• 量子光学：量子纠缠光源偏振标定、磁光阱系统自由光束偏振调控。
• 精密测量：干涉仪、椭偏仪偏振校准、光学元件（波片 / 偏振器）性能表征。
• 科研院所：高校物理实验室、光电研究院偏振特性研究。

2. 适配设备与场景

• 保偏光纤（PM Fiber）、FC/APC 连接器、光纤准直器（60FC-Q 系列）。
• 自由空间光光路、40mm 笼式系统、微位移平台。
• Windows 系统电脑（USB 2.0 供电 + 通信），适配实验室临时搭建、工业产线嵌入。

三、核心优势：精密、便携、易集成

1. 高精度测量，数据可靠

• 四斯托克斯参数全测量，SOP 精度 ±0.4°，PER 精度达 0.5dB（@25dB），DOP 精度 5%。
• 15Hz 实时采样，动态捕捉偏振态微小波动，适配高稳定性要求场景。
• 内置精密光学组件，抗环境干扰强，10-36℃宽温稳定运行。

2. 紧凑型设计，便携易装

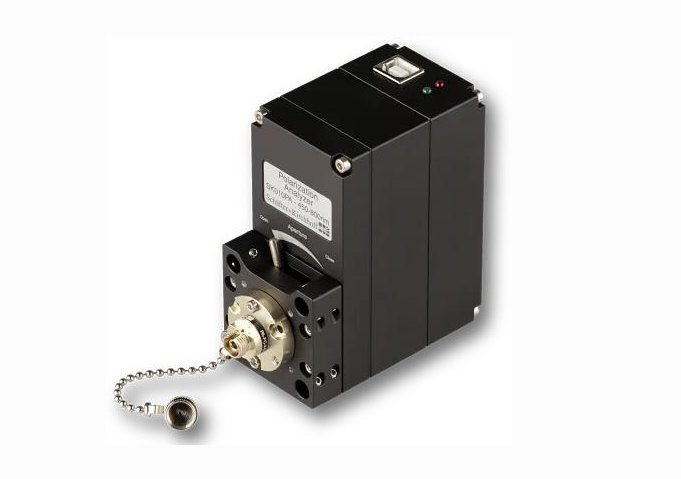

• 尺寸仅40×70×82mm，重量 390g，比传统台式设备体积缩小 70%，可嵌入狭小光路或工业设备。
• USB 2.0 即插即用，一线供电 + 数据传输，无需外接电源，适配移动测量与固定集成。

3. 可视化操作，高效直观

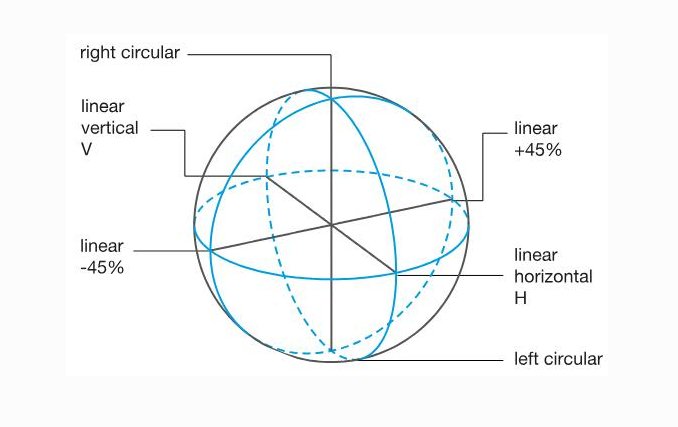

• 配套 SKPolarizationAnalyzer 软件，庞加莱球实时显示偏振态，清晰区分左旋 / 右旋圆偏振、线偏振方向。

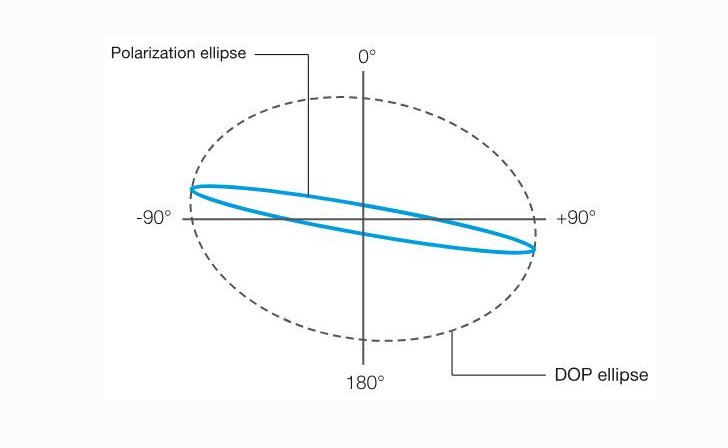

• 偏振椭圆、DOP 椭圆双视图，直观呈现偏振纯度与椭圆率，降低操作门槛。
• 专用保偏光纤对准程序，实时提示偏振轴匹配度，对准效率提升 5 倍以上。

4. 多波段覆盖，兼容性强

• 多型号可选，覆盖 **350nm（紫外）-1660nm（红外）** 全波段：
• 支持光纤（FC/APC 标准适配器）与自由光束（最大 4mm 光斑）双输入，适配多光路场景。

5. 高稳定性与可追溯

• 5 分钟快速预热，长期运行无漂移，满足工业 7×24 小时在线监测。
• 完整数据记录与导出功能，支持测量报告生成，适配质量控制（QC）与来料检验（IQC）。

四、核心应用场景详解

1. 保偏光纤（PM Fiber）高精度对准

应用痛点

激光光源偏振方向与保偏光纤偏振轴（快轴 / 慢轴）失配，导致 PER 下降、偏振态随温度 / 应变漂移，影响系统稳定性。

方案流程

1. 将 SK010PA 接入保偏光纤输出端，USB 连接电脑启动软件。
2. 运行 “PM Fiber Alignment” 程序，实时监测庞加莱球偏振态位置。
3. 微调光源偏振方向或光纤角度，直至偏振态趋近庞加莱球圆心（PER 最优）。
4. 锁定对准状态，记录 PER/DOP 数据，完成耦合。

应用价值

对准精度达 **±0.4°**，PER 稳定优于 25dB，杜绝因对准误差导致的信号损耗与漂移。

2. 光纤连接器缺陷定位与质检

应用痛点

连接器胶水固化应力、机械加工公差易引入双折射，导致系统 PER 不达标，传统方法难以定位故障端。

方案流程

1. 测试 A：正常连接光纤，优化对准后记录庞加莱球轨迹圆半径（扰动水平）。
2. 测试 B：光纤掉头（输入端↔输出端），重复测量并记录半径。
3. 结果分析：半径较大的一次，其输入端连接器存在严重应力扰动，精准定位故障。

应用价值

实现连接器 “偏振 CT 扫描”，快速筛选不良品，提升光纤跳线生产与系统集成质量。

3. 自由光束偏振标定与波片校准

应用场景

量子光学、干涉仪系统中，需精准设定自由光束偏振态（线偏振 / 圆偏振），或校准四分之一波片、半波片等延迟元件。

方案流程

1. 采用 40mm 笼式系统或微平台，将 SK010PA 与自由光束同轴对准。

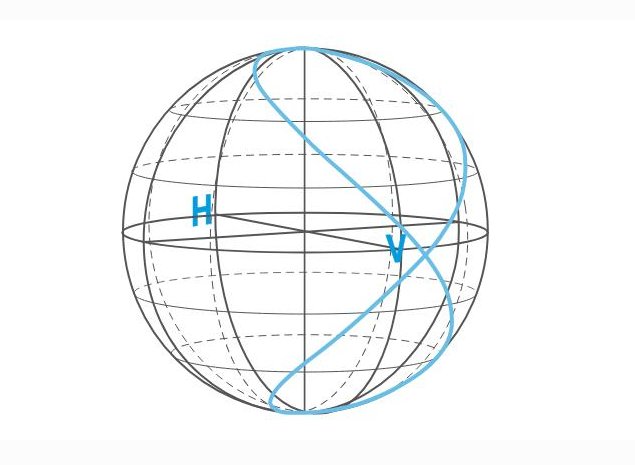

2. 启动软件，实时监测偏振态，调节波片角度，直至庞加莱球显示目标偏振态（如北极 = 右旋圆偏振）。
3. 量化波片延迟量，完成校准与标定。

应用价值

自由光束偏振设定精度达 **±0.4°**，波片校准误差＜0.5°，满足量子光学等高精尖场景需求。

4. 工业激光偏振稳定性在线监测

应用场景

高功率激光切割、焊接系统中，偏振态漂移会导致加工精度下降、光斑变形，需实时监测并预警。

方案流程

1. 将 SK010PA 嵌入激光光路末端，USB 连接工业电脑。
2. 设定 PER/DOP 阈值，软件实时采集数据并绘制趋势曲线。
3. 偏振态漂移超阈值时，系统自动报警，提示调整光路或维护组件。

应用价值

实时捕捉偏振微小波动，提前预警故障，减少停机损失，保障激光加工一致性。

五、配套服务与支持

1. 定制化适配：根据用户波长需求（紫外 / 可见 / 红外）提供对应型号，适配特殊接口与安装尺寸。
2. 技术培训：提供软件操作、光路搭建、故障排查培训，确保用户快速上手。
3. 质保与维护：1 年质保，终身技术支持，定期固件升级，保障设备长期稳定运行。
4. 数据对接：提供 DLL 动态链接库，支持与用户现有系统（LabVIEW/PLC）集成，实现自动化控制。

六、总结

SK010PA 偏振分析仪以高精度、紧凑型、可视化、多兼容为核心优势，完美解决保偏光纤对准、偏振态监测、光学器件校准等行业痛点，覆盖科研与工业全场景应用。USB 即插即用设计降低集成门槛，实时可视化操作提升效率，多波段型号满足不同波长需求，是偏振测控领域的理想解决方案。
