LUPHOScan 260 非接触式3D光学轮廓仪

LUPHOScan 260 专为提供超精确、非接触式三维表面测量而设计，测量速度极快，灵活性极高。其突出特点之一是能够在短至90秒内自动完成零件的居中和调平，极大地缩短了设置时间，并实现了生产和研究环境中的快速处理。

LUPHOScan 设计用途广泛，几乎可以测量和分析任何光学表面，包括非球面、球面、平面和自由曲面。其先进的扫描技术和智能软件使用户能够采集各种几何形状的高分辨率数据，成为测量复杂光学表面的理想选择。

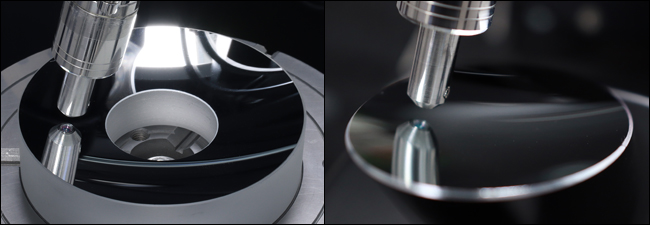

除标准形状外，LUPHOScan 还提供无与伦比的测量灵活性。它可以处理分段表面、环形光学元件、矩形轮廓，甚至带有衍射的结构的表面。无论您使用的是阿克西康（Axicons）、Pancake 镜头（Pancake Lenses），还是鸥翼设计（Gullwing designs），该系统都能无缝适应您的测量需求。对于光学设计创新需要同样先进计量学解决方案的行业来说，这使其成为一个强大的工具。

真正灵活的系统——连续测量非旋转对称形状

独特的多波长干涉测量（Multi-Wavelength Interferometry，MWLI^®）方法能够对任意几何或特殊形状的零件进行测量。MWLI^®仅在’聚焦时采集测量数据，失焦数据将被忽略。可对非圆形工件进行一次连续测量，无需数据拼接。

• 精度 - 低至 35 nm (PV99i)
• 直径 - 最大 260 毫米
• 陡坡 - 高达 90°
• 低噪声 - ≤ ±5 nm (3σ) (RMS)




LUPHOScan 自动化 - 全新自动零件设置

一键对齐、测量和分析

LUPHOScan 260凭借其全自动定心和调平，实现了仪器的完全自动化，为光学计量学领域树立了新的标杆。这一创新简化了整个测量过程，用户只需‘单击’，即可完成对齐、测量和分析。通过大幅缩短设置时间，系统提高了吞吐量和效率，从而成为大批量生产环境的理想解决方案。

自动化还消除了操作员对齐技能的需求，确保不同用户和不同班次都能获得一致和可重复的结果。自动居中和调平过程每次都能实现可复现的定位，提升测量可靠性并减少测量波动。无论是在生产还是科研中，LUPHOScan 260都使团队能够专注于结果而非设置，为每一次测量带来速度、精度和信心。

LUPHOScan 260 为未来的完全自动化集成做好了准备。

• 脚本功能，便于接口对接
• OPC-UA 兼容性
• 优化流程，提高效率，降低成本！




透镜和反射镜的完整表征

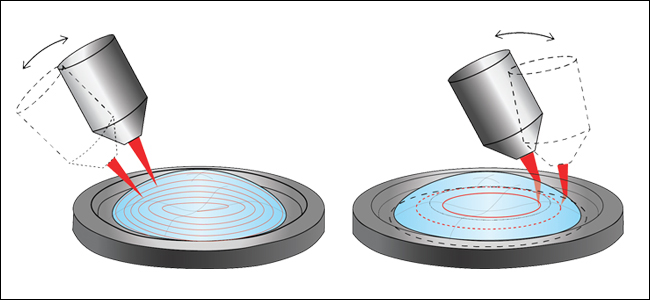

通过‘Through the Lens’功能实现高级计量学

LUPHOScan 260 的新功能 ‘Through the Lens’（TTL）引入了一项强大的新能力，可用于测定内偏心—（即前后表面之间的偏心量—）和楔形度（即前后表面之间的倾斜角）。TTL 可在 30 秒内实现楔角误差低于 5 角秒、偏心误差低于 3 微米（具体取决于表面非球面的）且高度可靠的测量结果。

TTL的独特之处在于其能够在一次设定中同时测量表面形状误差、内同心度和楔形误差，有效优化工作流程并缩短处理时间。’是针对厚度通常在 10 毫米以下的镜片进行优化的，但也可支持更厚的镜片，这取决于其形状和折射率。此外，TTL 可与机械基准—（如法兰或外径—）的采集无缝结合，或集成至其他软件模块，提供全面且灵活的计量学解决方案。

关联基准参数的测量

除了对光学表面进行高精度形状测量外，LUPHOScan 260 还可获取来自靶标、外径、法兰面和斜面等的空间关系信息。

例如，可以识别非球面表面光轴与外径之间的同心度。额外的机械表面（非光学表面）也可以与光学表面一起在同一流程中进行测量和分析。可测量的参数包括圆度、圆柱度、平面度、角度和倾角（外径与光学表面之间的偏心量）。
