LUPHOScan 600/850 HD 大型非接触式3D光学轮廓仪

精确测量非球面、衍射面和自由曲面等多种光学元件，可测量口径高达 Ø850 mm

Taylor Hobson一直在努力突破大型光学计量的极限。现在我们非常荣幸的宣布正式推出LUPHOScan 850 HD 大型光学工件精密检测仪

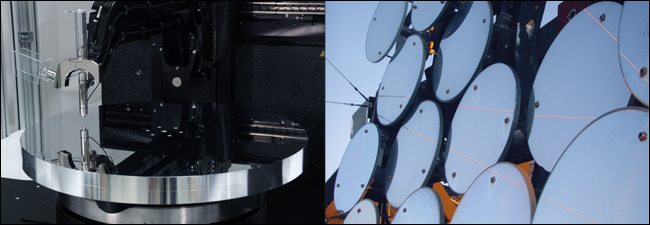

LUPHOScan 850 非接触式检测仪是基于世界著名的 LUPHOScan HD 的测量原理开发的，用于大型复杂的光学应用工件的精密检测。

该仪器是在听取许多光学加工业合作者的测量需求和建议的前提下开发的。我们的计量仪器专家深刻理解一种能为大型光学工件提供高精度、稳定可靠的测量数据的计量仪器是极为重要的。

革新测量技术

• 测量范围大灵活性极高 - 测量口径范围可从5 mm 到 850 mm，测量高度范围到210 mm
• 高负载 - ≤ 350 kg
• 高度精确 - 能精确测量面形误差且具备高度可重复性，面形误差精度可高达 < λ/20 (PV99) 和 ≥5 nm RMS*
• 高密度测量点 - 测量点数高达 600 万，以用于精确测量和分析大口径的中频面形误差
• 自由曲面的检测 - 对回转非对称面可测量整个园周的最大斜度变化到±8° (径向斜度到90°)
• 几乎能测量所有的材料 - 透明、镜面、不透明、抛光或磨光面




以提高测量精度和重复再现性精度为前提的优化技术

• 花岗岩参考支架 - 采用材质分布均匀的花岗岩为计量参考支架，外加通过优化设计确保热膨胀误差的准确补偿，从而将振动造成的测量误差减到最小
• 测量环境条件变化的实时误差补偿 - 四个温度变化测量传感器和一个气压变化传感器
• 测量系统噪音极低，精度最高 - 采用TMC设计 的主动抗振系统，以获得最佳隔振测量环境
• 自动调心调平 - 全自动测量，提供极为稳定而精确的测量结果



可信赖的产品

如果您购买Taylor Hobson的计量仪器，您将受益于最好的本地售后服务。我们知道您的仪器性能对您如此的重要，这对我们来说也同等重要。

我们拥有由 Taylor Hobson 认证的工程师和计量专家组成的全球网络团队，他们拥有扎实的计量理论知识和丰富的测量实践经验，会全力帮助您解决具有挑战性高难度的测量难题，其中包括小型镜头和大型自由曲面的测量，以及复杂的数据分析等。

保障未来的投资

随着您一直在努力突破光学制造的极限，我们的光学计量仪器系列将伴随您的需求不断更新。LUPHOScan HD高精密仪器测量平台结合其灵活性，可促进设计更复杂的镜头的生产，并准备好迎接光学制造业未来镜头生产的各种挑战。

* 随被测件的大小、形状和重量而变化
